Система звукоизоляции потолка FT-1



Навесной потолок состоит из 50 мм воздушной камеры, минеральной ваты плотностью 60 кг/м3, материала TECSOUND SY 70,  установленного между двумя листами гипсокартона толщиной 12,5 мм каждый. Конструкция крепится с помощью специальных виброподвесов.
Стеновая акустическая система состоит из кирпича, минеральной ваты  плотностью 40 кг/м3,  материала TECSOUND SY 70 и двух листов гипсокартона толщиной 12,5 мм каждый.

Rw Потолок  51 dB
Rw Стена  55 dB

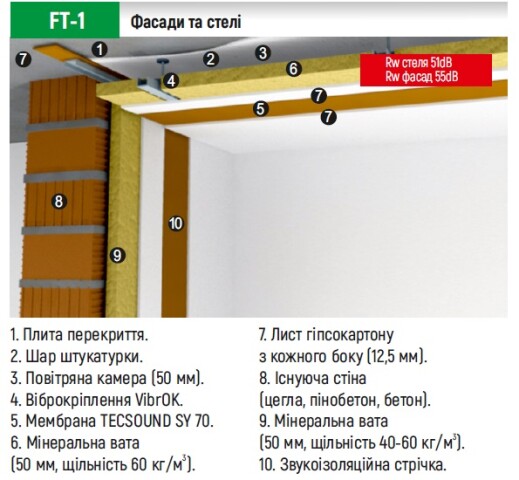

Потолочная звукоизоляционная система состоит из покрытия TECSOUND SY 70 между двумя листами гипсокартона, и поглощающего материала (например, минеральная вата), который кладется в воздушную камеру. Конструкция держится глушителями, которые значительно снижают передачу вибрации.

  1. Плита перекрытия
  2. Слой штукатурки
  3. Воздушная камера 50 мм
  4. Подвесные держатели профилей
  5. TECSOUND SY 70
  6. Минеральная вата 50 мм, пл. 60 кг/м3.
  7. 2 х 12,5 мм листа гипсокартона
  8. Пустотелый кирпич 14 см.
  9. Минеральная вата 50 мм, пл.40 кг/м3.
  10. Каучуковая лента

УСТАНОВКА TECSOUND

TECSOUND SY 70
Материал TECSOUND SY 70 должен крепиться к гипсокартону следующим образом:
1) Удостовериться, что поверхность чистая, сухая и, желательно, оштукатурена. Во время реставрационных работ убедиться, что штукатурка в хорошем состоянии, аповерхность ровная и гладкая.
2) Положить лист гипсокартона горизонтально на помост.
3) Разложить рулон материала TECSOUND SY 70 поверх него таким образом, чтобы ширина рулона совпадала с шириной гипсокартона. Удостовериться, что с каждой стороны выступает по 1 см материала.
4) Разложить рулон, постепенно снимая защитную пленку. Следите, чтобы материал все время был параллельно листу гипсокартона.
5) Отрезать весь лишний материал.
6) Установите гипсокартон с материалом TECSOUND SY 70 таким образом, чтобы сам материал был между первым листом гипсокартона и основной конструкцией (смотреть рис.).

Крепление к потолку

FT-1_1

Крепление к полу

FT-1_2

Сравнительный график звукоизоляции  в потолке

FT1-2

FT1 (1)
