Система звукоизоляции межкомнатных перегородок PI-3

Система звукоизоляции межкомнатных перегородок PI-3

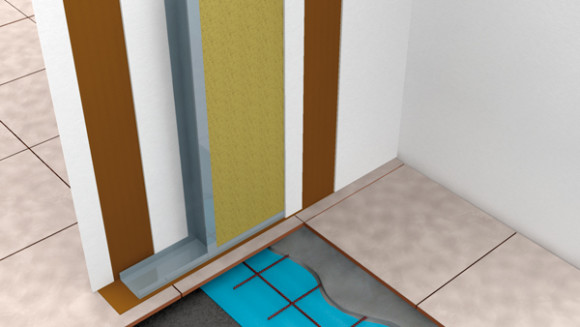

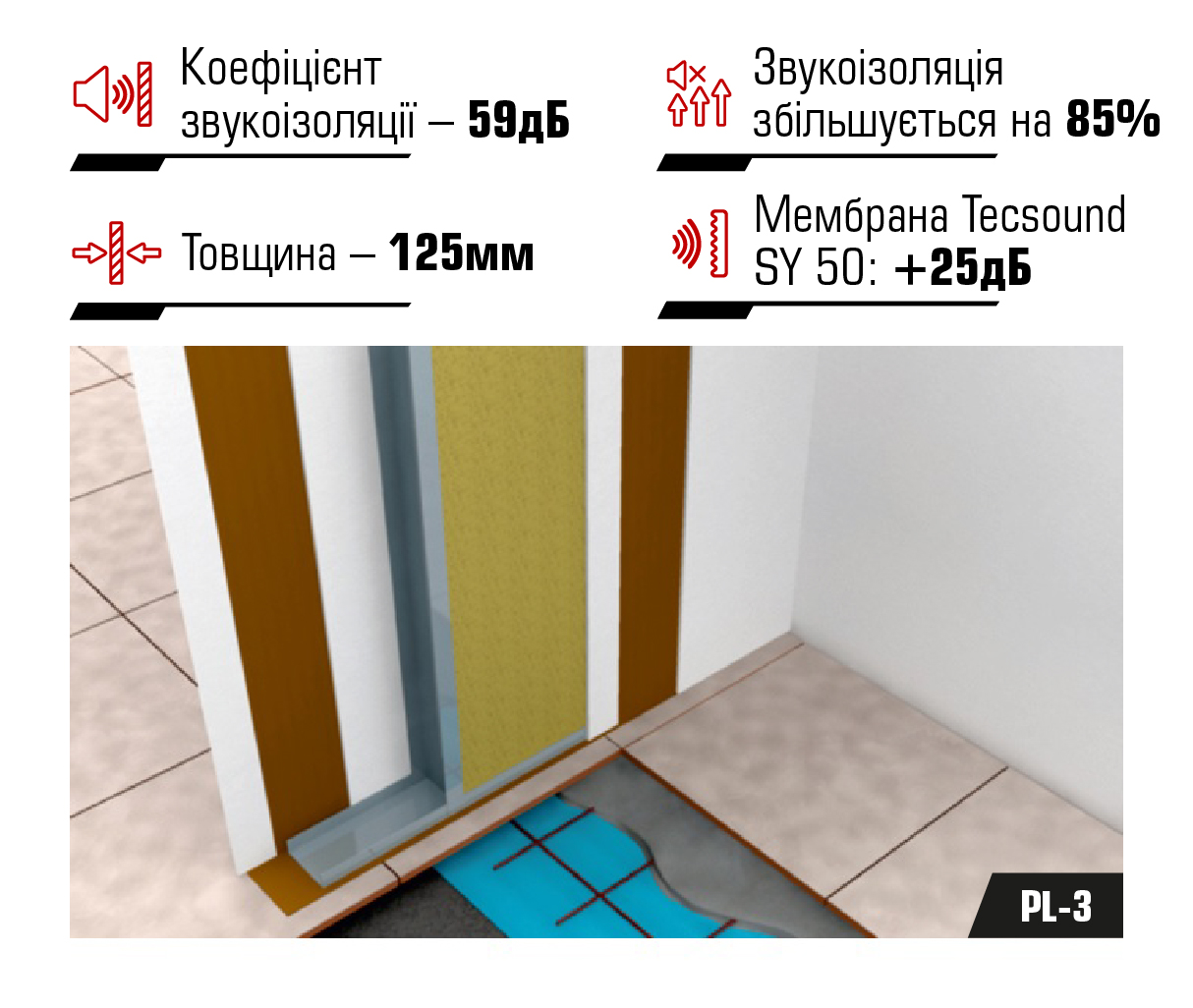

Внутренняя перегородка, которая состоит из 75 мм минеральной ваты плотностью 40-60 кг/м3, материала TECSOUND SY 50 на две стороны и двух листов гипсокартона толщиной 12,5 мм с каждой стороны.

Rw 59,9 dB

Использование с двух сторон покрытия TECSOUND SY 50  обеспечивает высокую звукоизоляцию от воздушных шумов всех частот. Эта конструкция идеально подходит для офисов и внутренних помещений в домах как разделительная перегородка между комнатами.

1.2 х 12,5 мм листа гипсокартона

2. TECSOUND SY 50

3. Каучуковая лента

4. Минеральная вата 75 мм, пл.40-60 кг/м3.

5. Напольное покрытие

6. Выравнивающая стяжка

7. Вспененный полиэтилен — Тексилен 5 мм

8. Плита перекрытия

УСТАНОВКА TECSOUND

КАУЧУКОВАЯ ЛЕНТА
Перед тем как установить направляющий профиль каркаса, к нему должна быть прикреплена по всему периметру звукоизоляционная каучуковая лента. По всей площади лента должна соприкасаться с профилем.

TECSOUND SY 50
Материал TECSOUND SY 50 должен крепиться к листу гипсокартона следующим образом:
1) Положить лист гипсокартона горизонтально на помост.
2) Положить рулон TECSOUND SY 50 поверх него таким образом, чтобы ширина рулона совпадала с шириной гипсокартона. Удостовериться, что с каждой стороны выступает по 1 см. материала.
3) Развернуть рулон, постепенно снимая защитную пленку. Следить, чтобы материал все время был параллельно листу гипсокартона.
4) Отрезать весь лишний материал.
5) Установить гипсокартон с материалом TECSOUND SY 50 таким образом, чтобы сам материал был между первым листом гипсокартона и основной конструкцией (смотреть рис.).

Крепление к потолку

PL-3_1

Крепление к полу

PL-3_2

Сравнительный график звукоизоляции

p3-2

PI3
