Система звукоизоляции межквартирных перегородок PM-4

Система звукоизоляции межквартирных перегородок PM-4
Разделительная перегородка, которая состоит из двух панелей минеральной ваты плотностью 40-60 кг/м3, материала TECSOUND SY 70 и двух листов гипсокартона толщиной 12,5 мм с каждой стороны.

Rw 58 dB

Двойная система для звукоизоляции перегородок в мультиплексах с высокими показателями шумоизоляции и шумопоглощения. Состоит из двух независимых панелей из минеральной ваты и двух листов гипсокартона с каждой стороны. Материал TECSOUND SY 70 используется с двух сторон для лучшего глушения шума. Система также  эффективна при низких частотах.

1.Звукопоглощающая отделка

2. 2 x12,5 мм листа гипсокартона

3. Каучуковая лента

4. TECSOUND SY 70

5. Минеральная вата 75 мм, пл.40-60 кг/м3.

6. Напольное покрытие

7. Выравнивающая стяжка

8. Вспененный полиэтилен — Тексилен 5 мм

9. Плита перекрытия

УСТАНОВКА TECSOUND

КАУЧУКОВАЯ ЛЕНТА
Перед тем как установить направляющий профиль каркаса, к нему должна быть прикреплена по всему периметру звукоизоляционная каучуковая лента. По всей площади лента должна соприкасаться с профилем.

TECSOUND SY 70
Материал TECSOUND SY 70 должен крепиться к листу гипсокартона следующим образом:
1) Положить лист гипсокартона горизонтально на помост.
2) Разложить рулон материала TECSOUND SY 70 поверх него таким образом, чтобы ширина рулона совпадала с шириной гипсокартона. Удостовериться, что с каждой стороны выступает по 1 см материала.
3) Разложить рулон, постепенно снимая защитную пленку. Следите, чтобы материал все время был параллельно листу гипсокартона.
4) Отрезать весь лишний материал.
5) Установите гипсокартон с материалом TECSOUND SY 70 таким образом, чтобы сам материал был между первым листом гипсокартона и основной конструкцией (смотреть рис.).

Крепление к потолку

PM-4_1

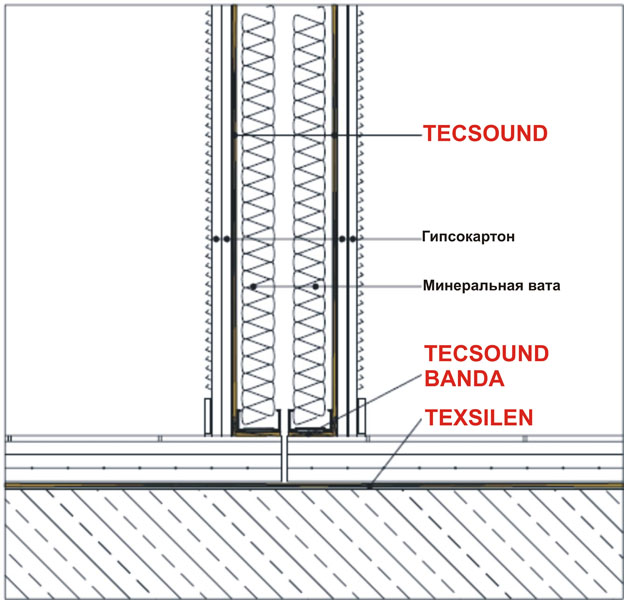

Крепление к полу

PM-4_2

Сравнительный график звукоизоляции

PM4-2
