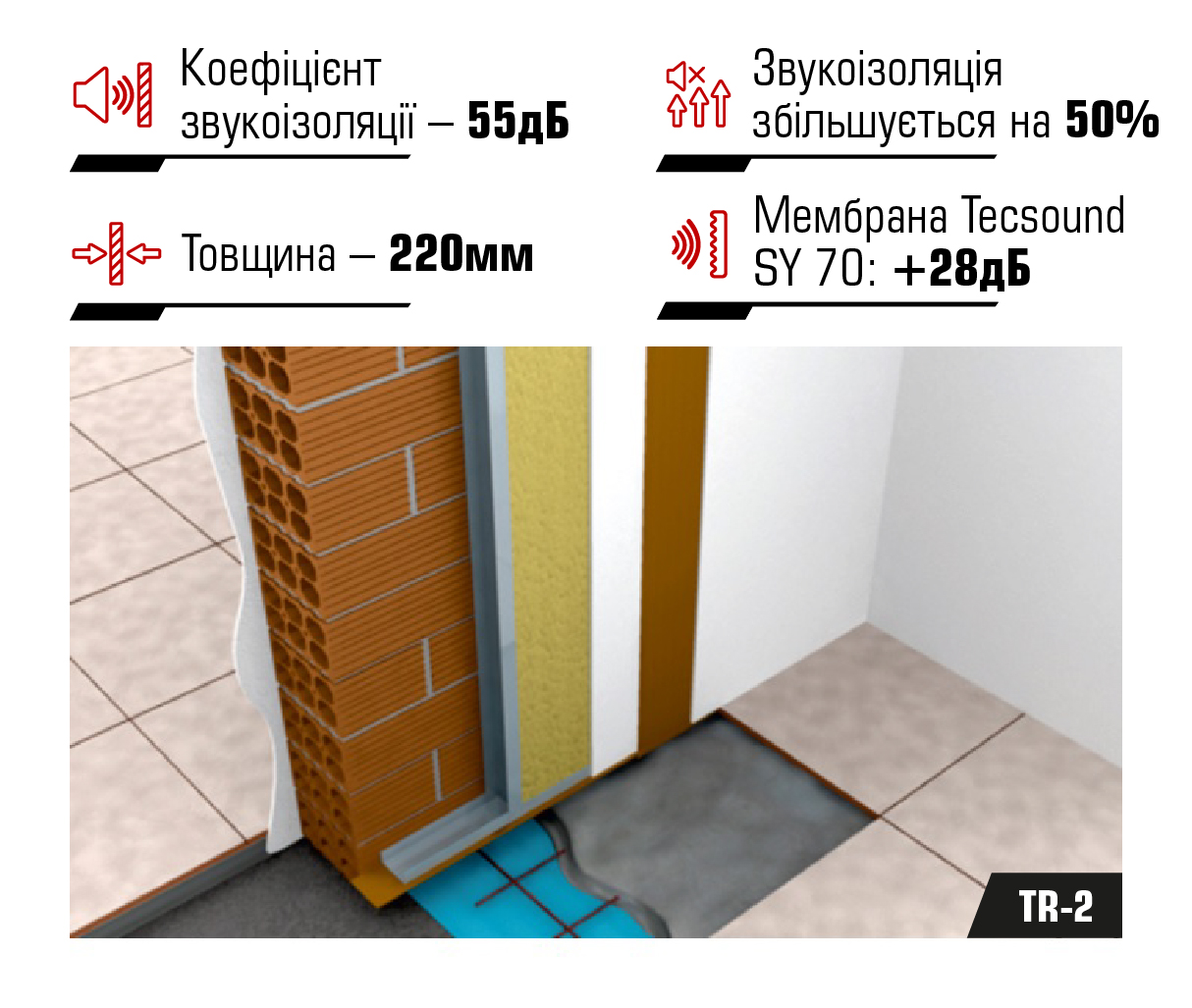

Система звукоизоляции межквартирных перегородок TR-2

Система звукоизоляции межквартирных перегородок TR-2



Перегородка состоит из кирпича, снаружи и в середине нанесена штукатурка, материала TECSOUND SY 70, минеральной ваты плотностью 40-60 кг/м3 и двух листов гипсокартона толщиной 12,5 мм каждый.

Rw 55 dB

Перегородка используется при реконструкции жилых помещений. Толщина этой системы значительно уменьшена, а ее эффективность находится на высоком уровне.

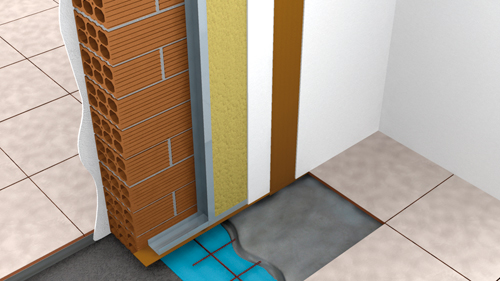

1.Слой штукатурки

2. Пустотелый кирпич (14 см)

3. TECSOUND SY 70

4. Каучуковая лента

5. Минеральная вата 50 мм, пл.40-60 кг/м3.

6. 2 х 12,5 мм листа гипсокартона

7. Напольное покрытие

8. Выравнивающая стяжка

9. Вспененный полиэтилен — Тексилен 5 мм

10. Плита перекрытия

УСТАНОВКА TECSOUND

КАУЧУКОВАЯ ЛЕНТА

Перед тем как установить направляющий профиль каркаса, к нему должна быть прикреплена по всему периметру звукоизоляционная каучуковая лента. По всей площади лента должна соприкасаться с профилем.

TECSOUND SY 70

Материал TECSOUND SY 70 должен крепиться к гипсокартону следующим образом:
1) Положить лист гипсокартона горизонтально на помост.
2) Разложить рулон материала TECSOUND SY 70 поверх него таким образом, чтобы ширина рулона совпадала с шириной гипсокартона. Удостовериться, что с каждой стороны выступает по 1 см материала.
3) Разложить рулон, постепенно снимая защитную пленку. Следите, чтобы материал все время был параллельно листу гипсокартона.
4) Отрезать весь лишний материал.
5) Установите гипсокартон с материалом TECSOUND SY 70 таким образом, чтобы сам материал был между первым листом гипсокартона и основной конструкцией (смотреть рис.).

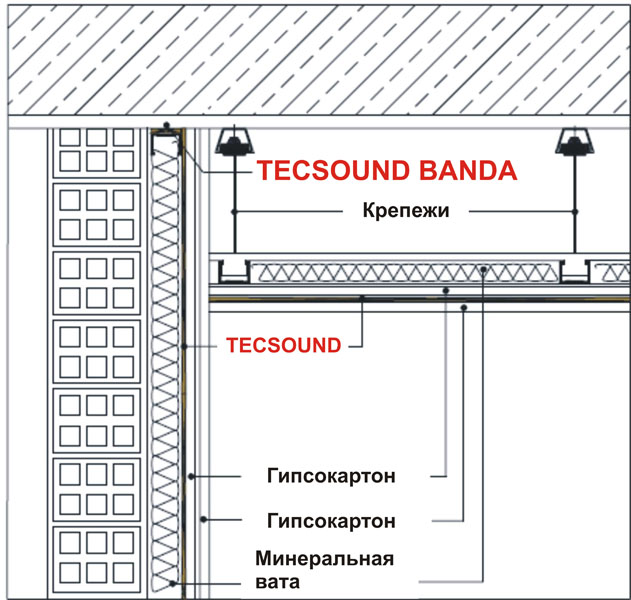

Крепление к потолку

TR2_1

Крепление к полу

TR2_2

Сравнительный график звукоизоляции

TR2-2

TR2 (1)
