Многопружинные виброизоляты SOLECO

Многопружинные виброизоляты SOLECO

Многопружинные виброизоляты применяються для изоляции механических и звуковых вибраций охлаждающих аппаратов, компрессоров, вентиляторов, насосов и другого оборудования. Выдерживают нагрузку до тисяч килограмм, а также обеспечивают эффективную виброизоляцию, устройств с частотой от 300 об/мин.

Виброопоры с 5 и 7 пружинами из рессорно-пружинной стали UNI EN 10270-1SH, крепящимися к сдерживающим пластинам.

Пластины изготовлены из оцинкованной стали, покрытой методом инжекционной прессования термопластичным эластомером с повышенной устойчивостью к разрыву и к атмосферным воздействиям, а также моющим средствам, жирам органического происхождения, углеводородам, ультрафиолетовому излучению и к температурам от -50°C до +120°C.

Виброизоляторы имеют на контактных поверхностях выступы, позволяющие виброизолятору под нагрузкой прийти в стационарное положение за счет трения или за счет анкеровки к опорной поверхности.

Серия

Вид

Эффективный частотный диапазон

Диапазон деформации

Диапазон нагрузок

CZb-CXb

CZb-CXb

от 8-13 Гц

от 10 до 22 мм

от 44 до 650 кг

CZr-CXr

CZr-CXr

 от 7-11 Гц

 от 14 до 31 мм

от 62 до 1120 кг

CZ-CX

 CZ-CX

 от 7-9 Гц

 от 18 до 34 мм

от 68 до 1440 кг

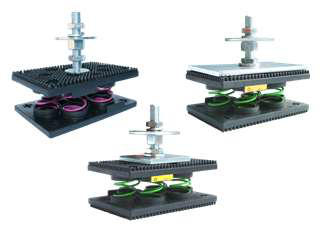

RZb-RXb

RZb-RXb

от 8-13 Гц

 от 10 до 22 мм

от 62 до 910 кг

RZr-RXr

RZr-RXr

  от 7-11 Гц

 от 14 до 31 мм

от 87 до 1568 кг

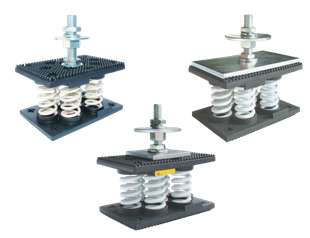

RZ-RX

RZ-RX

  от 7-9 Гц

 от 18 до 34 мм

от 95 до 2016 кг

RFbZb-RFbXb

RFbZb-RFbXb

от 9-13 Гц

 от 10 до 18 мм

от 58 до 1070 кг

RFrZr-RFrXr

RFrZr-RFrXr

от 8-11 Гц

 от 14 до 26 мм

от 244 до 1680 кг

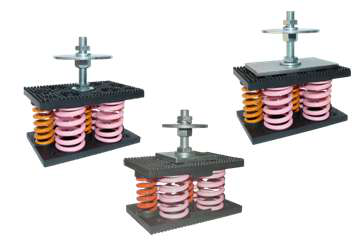

RFZ-RFX

RFZ-RFX

от 7 до 10 Гц

 от 16 до 36 мм

от 220 до 1920 кг

GWr-GVr

GWr-GVr

 от 7 до 10 Гц

 от 15 до 33 мм

от 647 до 3885 кг

GW-GV

GW-GV

 от 7 до 9 Гц

 от 18 до 36 мм

от 706 до 5418 кг

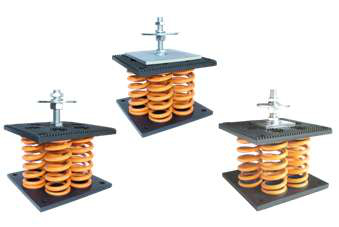

GWH-GVH

GWH-GVH

 от 6 до 8 Гц

 от 22 до 47 мм

от 921 до 5698 кг

Применение:

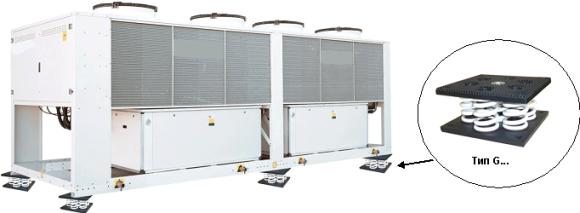

Используются для изоляции механических и звуковых вибраций охлаждающих аппаратов, крыш, компрессоров, вентиляторов, насосов, испарительных башен, генераторов электрического тока, установок для обработки воздуха, различных агрегатов и тд.
