Звукоізоляційна система статі на дерев’яних лагах S-4

Применяется, когда несущая способность межэтажного перекрытия не позволяет выполнить массивную конструкцию плавающего пола с бетонной стяжкой. В таком случае выполняется плавающий пол на лагах. При этом к перекрытию лаги закрепляются с помощью эластичных опорных элементов, пространство между лагами заполняется акустической минеральной ватой, а далее к лагам закрепляется массивный настил пола из двух плит ДСП, ОСБ или фанеры, между которыми ложится звукоизоляционная мембрана TECSOUND® 70

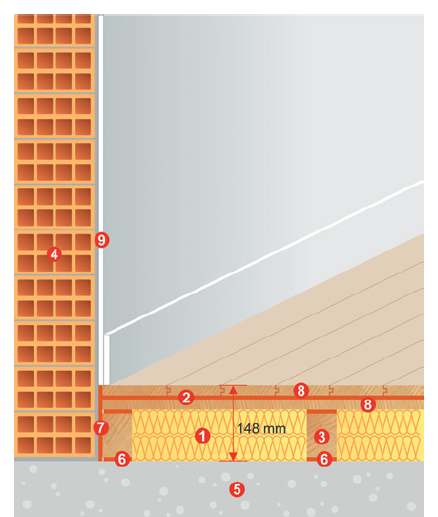

1. Плити з акустичної мінеральної вати

2. TECSOUND® 70

3. Дерев'яні лаги

4. Саман

5. Шар штукатурки

6. Пружна прокладка

7. Пружна прокладка + герметик

8. Настил підлоги з ОСБ або фанери

Ізоляція ударного шуму конструкції плаваючої підлоги на лагах збільшується, якщо:

– збільшувати поверхневу масу настилу підлоги;

– монтувати лаги за допомогою еластичних опор з низькою резонансною частою;

– збільшувати наскільки можливо висоту лаг;

– застосовувати ізоляційний шар з високим коефіцієнтом звукопоглинання;

– відокремлювати настил підлоги від бічних поверхонь стін пружними прокладками.
